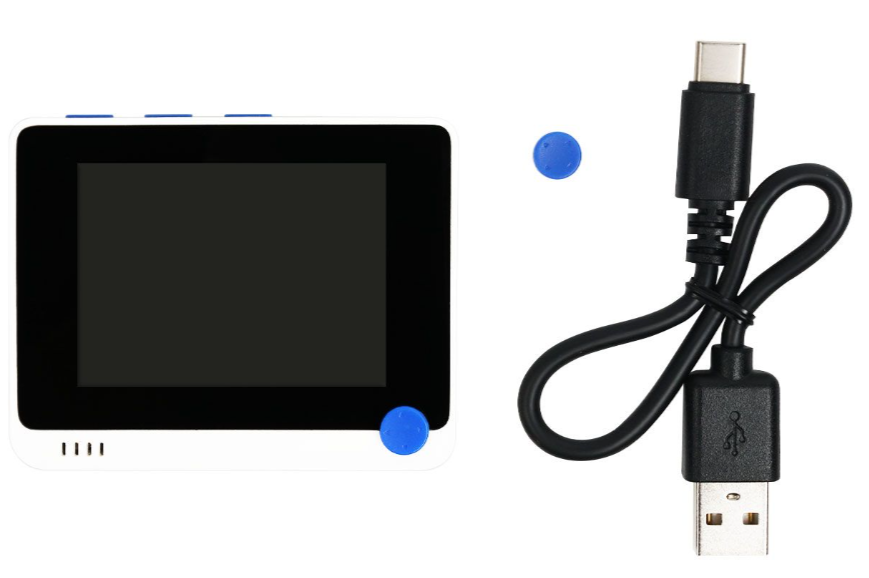

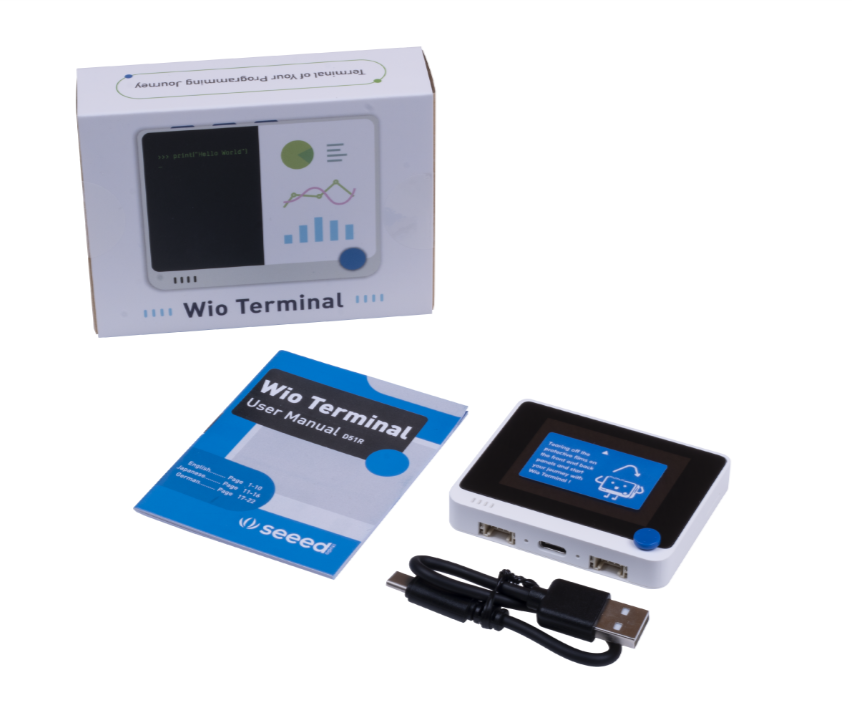

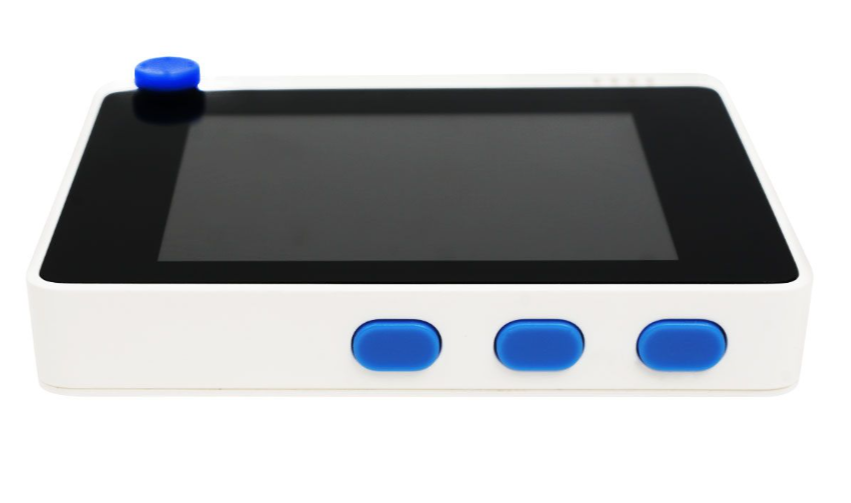

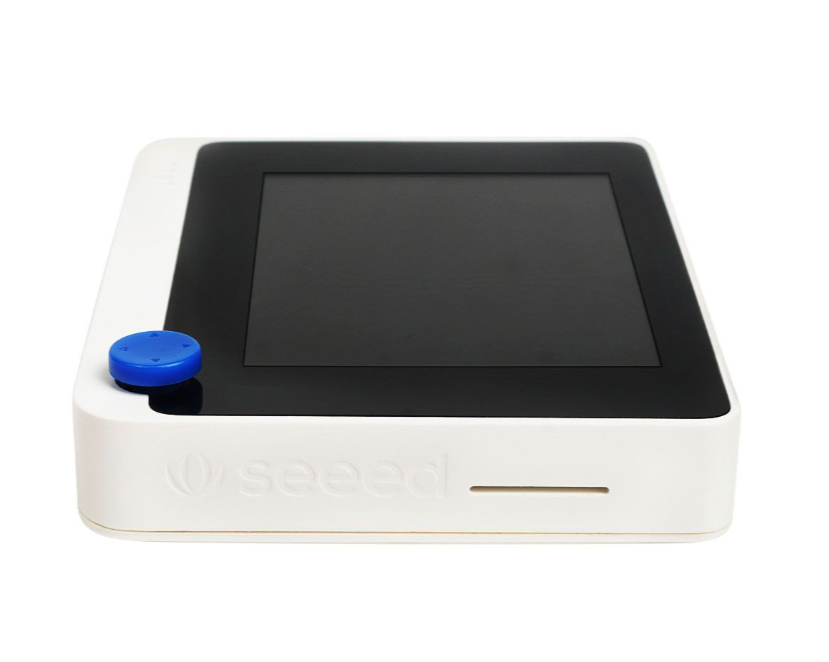

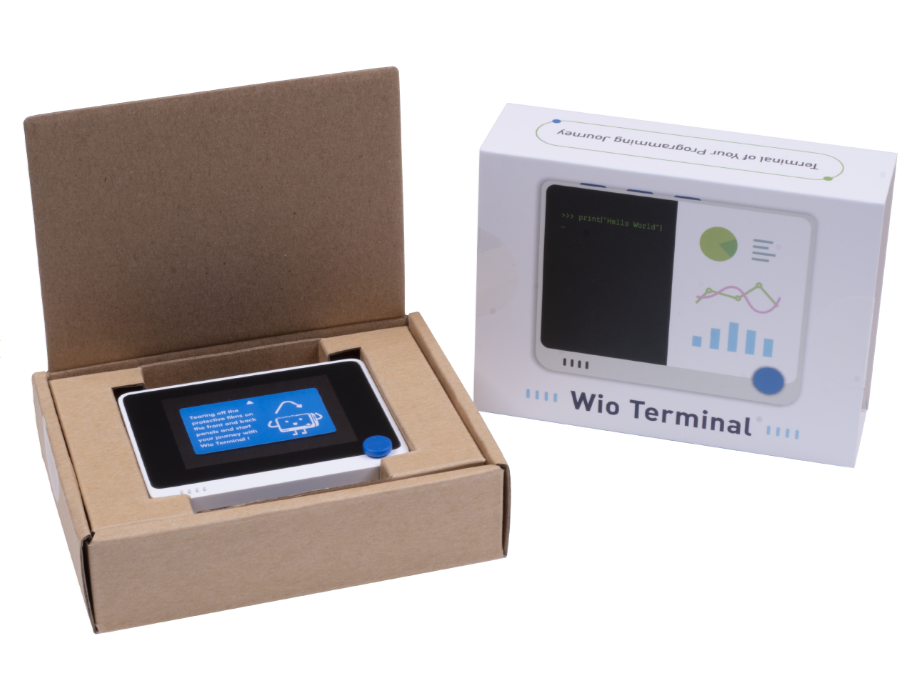

1/ Wio Terminal Dev Board (ATSAMD51 Core với Realtek RTL8720DN BLE 5.0 & Wi-Fi 2.4G/5G Dev Board)
Nền tảng Wio (Wireless Input and Output) lần đầu tiên được Seeed Studio công bố vào cuối năm 2015. Wio Terminal là bộ vi điều khiển dựa trên ATSAMD51 có cả kết nối Bluetooth và Wi-Fi Wireless được hỗ trợ bởi Realtek RTL8720DN, tương thích với Arduino và MicroPython.
Các tính năng chính:
- MCU: Microchip ATSAMD51P19 với lõi ARM Cortex-M4F chạy ở xung nhịp 120MHz.
- Kết nối không dây trang bị Realtek RTL8720DN, wifi băng tần kép 2.4Ghz/5Ghz.

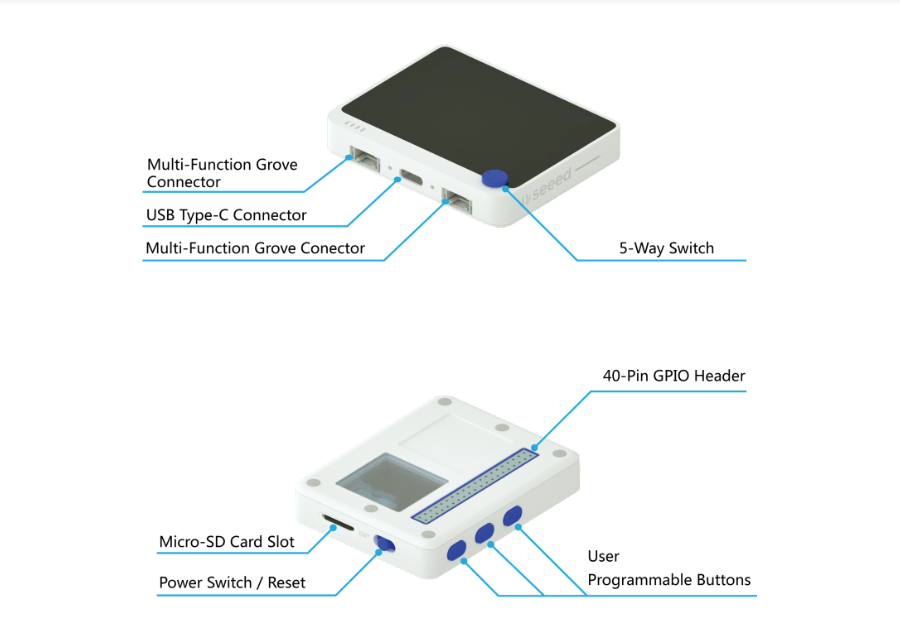

- Hệ thống hoàn chỉnh được trang bị Màn hình + Bo mạch phát triển + Giao diện đầu vào/đầu ra + Vỏ bọc.

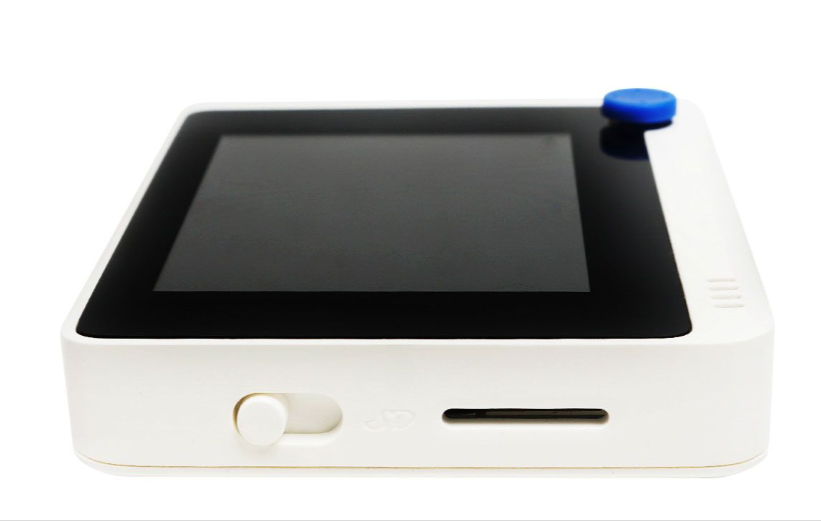

- Thiết kế tích hợp cao: Màn hình LCD 2,4 inch, MCU, IMU trên bo mạch (LIS3DHTR), WIFI, BT và các tiện ích bổ sung thiết thực khác (micrô, còi, khe cắm thẻ nhớ microSD, cảm biến ánh sáng, bộ phát hồng ngoại IR 940nm) được đặt trong một vỏ bọc nhỏ gọn với nam châm và lỗ gắn tích hợp cho phép bạn dễ dàng thiết lập dự án IoT của mình.

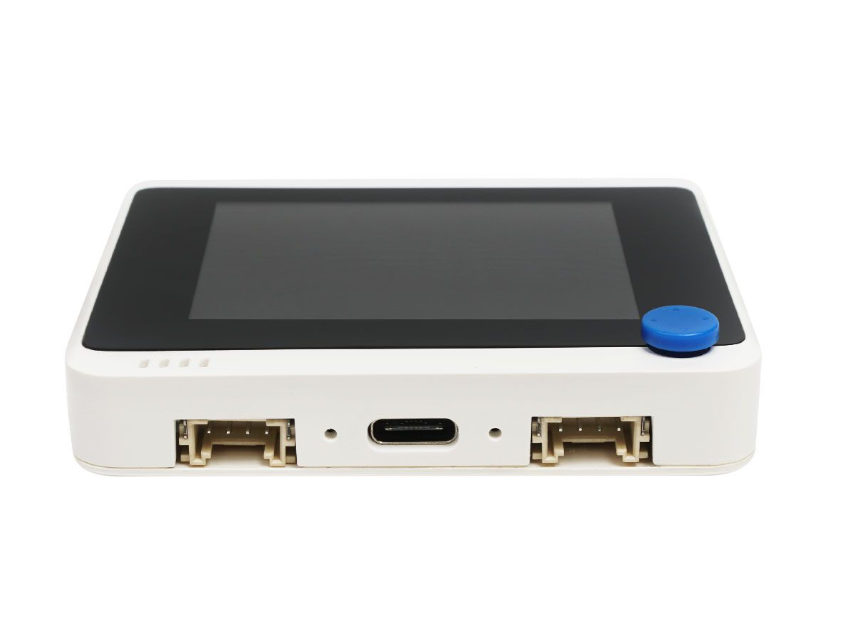

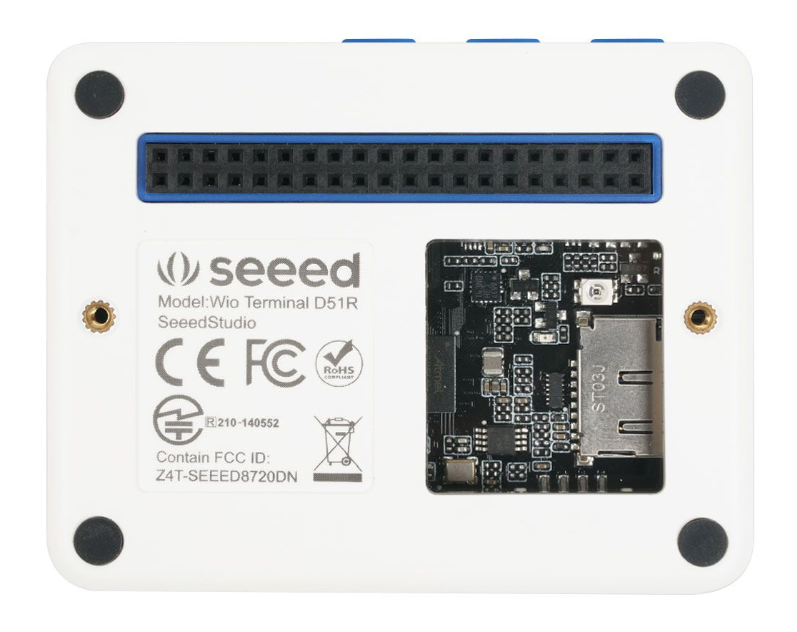

- GPIO tương thích Raspberry Pi 40 chân cho phép cài đặt như một thiết bị ngoại vi cho Raspberry Pi. Các cổng Grove đa chức năng tích hợp bên ngoài: Tương thích với hơn 300 mô-đun Plug&Play Grove. Hai cổng Grove đa chức năng cho Hệ sinh thái Grove và GPIO pin tương thích 40 Raspberry pi.
- Hỗ trợ USB OTG：có thể hoạt động như một USB chủ (đọc dữ liệu hoặc tín hiệu từ chuột, bàn phím, thiết bị MIDI, máy in 3D, v.v...) hoặc USB khách (mô phỏng chuột, bàn phím hoặc thiết bị MIDI với PC chủ).
- Hỗ trợ Arduino, CircuitPython, Micropython, ArduPy, AT Firmware, Visual Studio Code.
- Thiết bị được chứng nhận Azure: Cảm nhận và gắn thẻ dữ liệu trong thế giới thực và trực quan hóa thông qua Azure IoT Central
- Đã được cấp giấy chứng nhận TELEC.
Những mục đích sử dụng có thể làm với Wio Terminal:
- Camera chụp ảnh nhiệt IR
- Điều khiển từ xa
- Máy đo oxy xung hiệu quả về chi phí
- Màn hình dự báo thời tiết
- Máy in
- Định vị GPS
- Máy đo mực nước
- …
Video tham khảo: https://www.youtube.com/watch?v=HSkqHrpk7FM

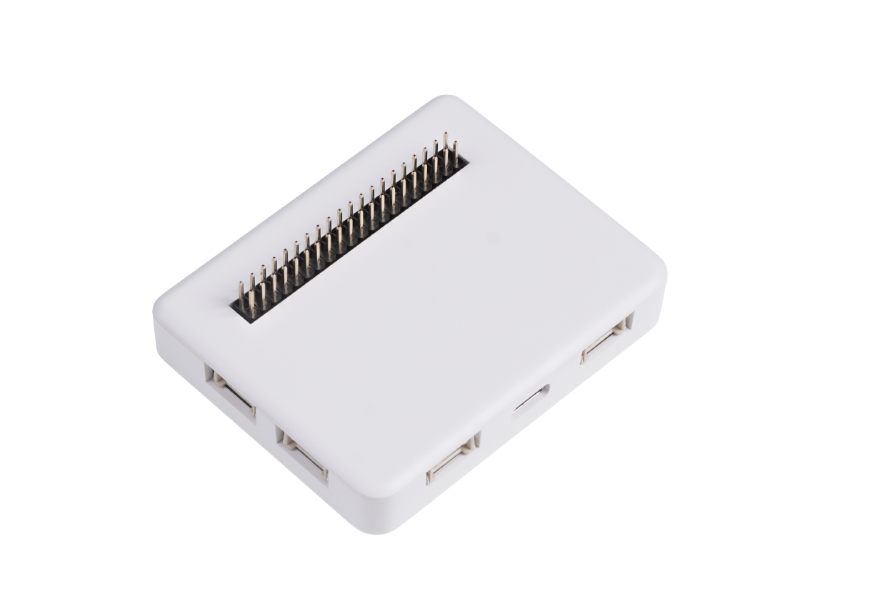

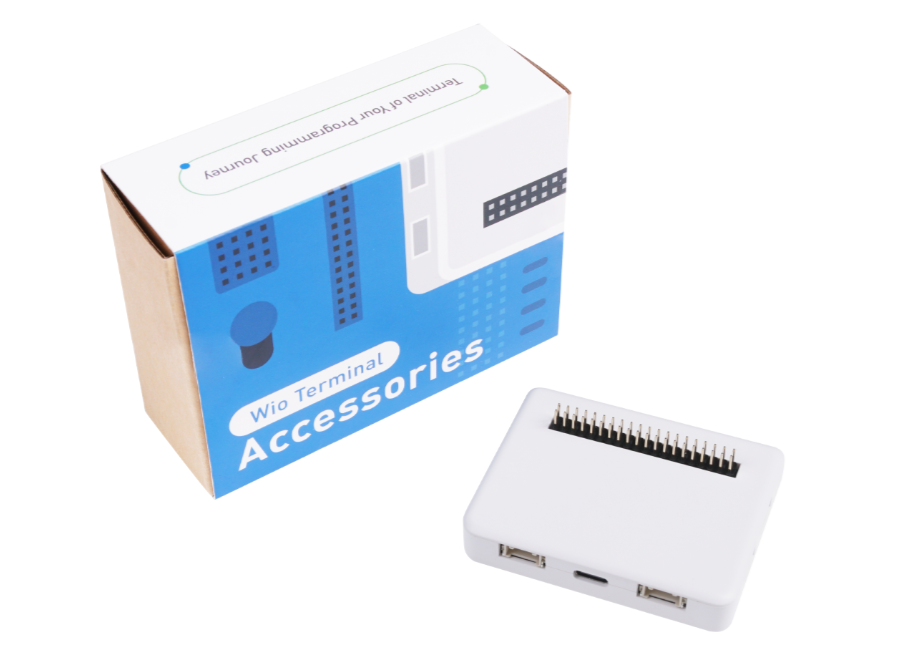

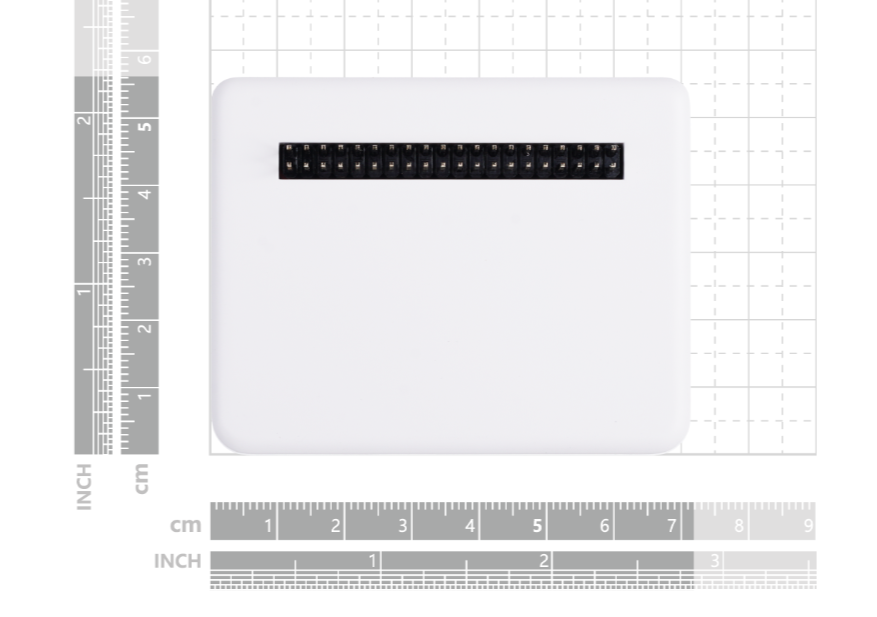

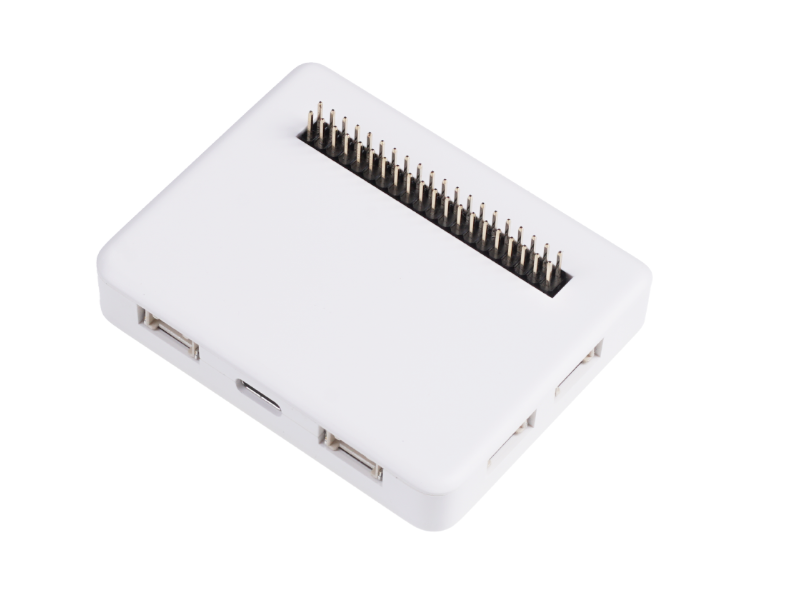

2/ Wio Terminal Accessories: Wio Terminal Chassis - Battery (650mAh)

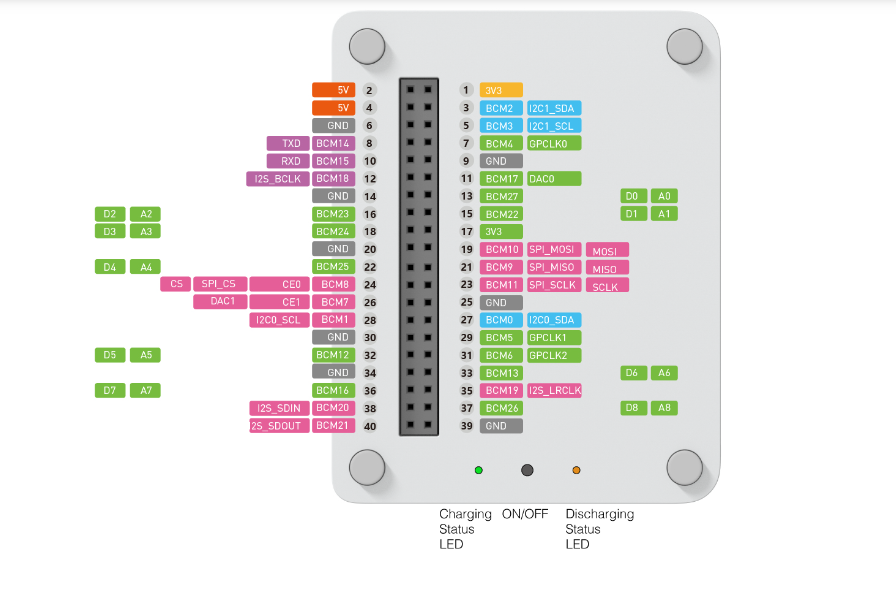

Khung pin Wio Terminal là bo mạch mở rộng bắt buộc phải có cho Wio Terminal Dev Board vì nó cung cấp nguồn điện bên ngoài cho Wio Terminal để nâng cao tính di động và nhỏ gọn của thiết bị. Vỏ bọc là ABS để tăng tính thẩm mỹ và bảo vệ. Ngoài ra còn có GPIO tương thích 40 chân Raspberry Pi ở phía sau Khung pin Wio Terminal để có thêm tiện ích bổ sung.

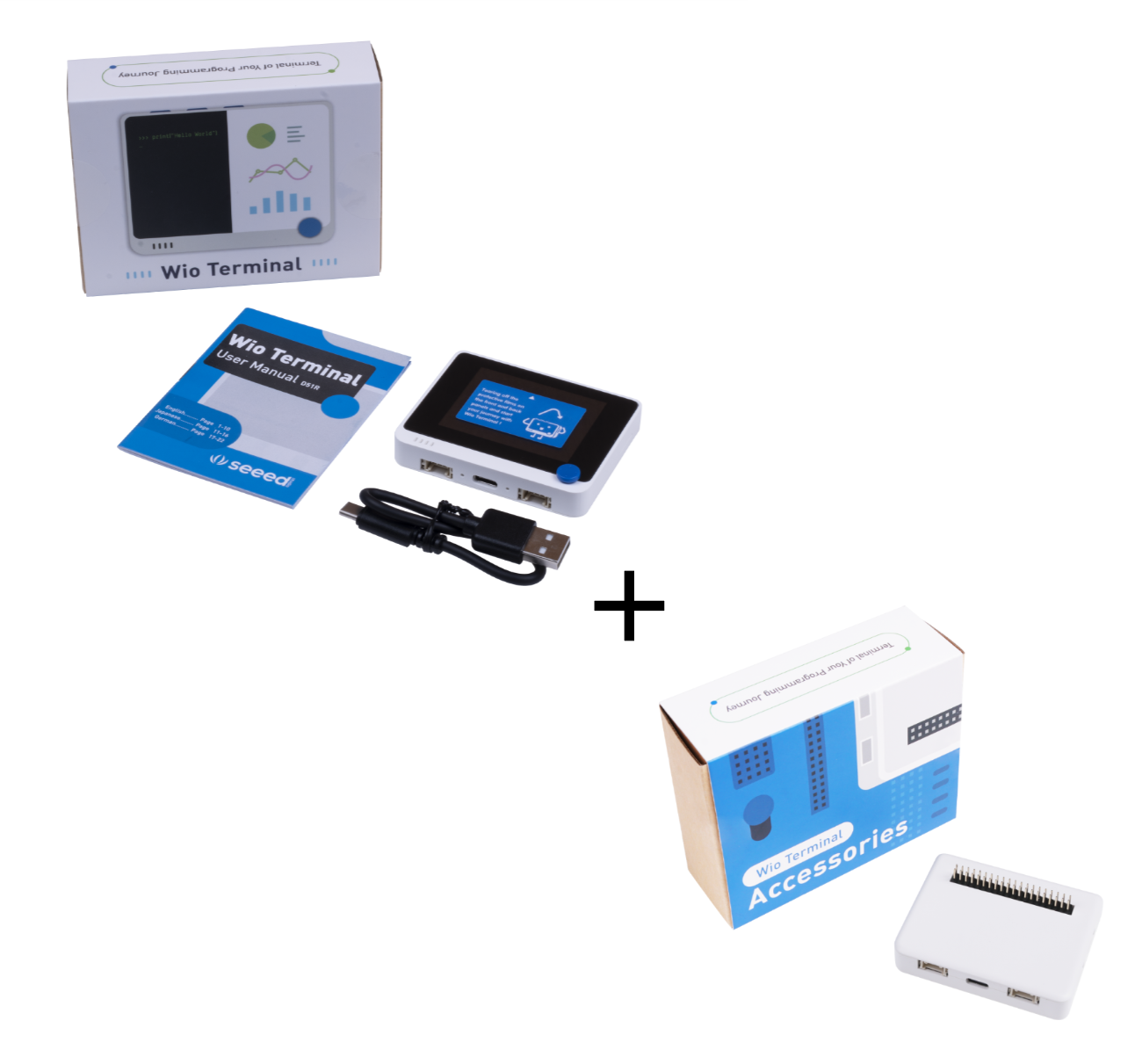

Với Wio Terminal Dev Board + Wio Terminal Battery Chassis, bạn có thể dễ dàng xây dựng các dự án IoT mạnh mẽ và nhỏ gọn nhất. Với các cổng Grove mở rộng, bạn có thể tận hưởng các tính năng plug and play của hệ sinh thái Grove.
Thông tin chi tiết:
- Nguồn cấp: 4,75V - 5,25V
- Pin Lithium Polymer 650mAh có thể sạc lại
- Đèn LED hiển thị trạng thái sạc/xả pin
- Nút Bật/Tắt pin

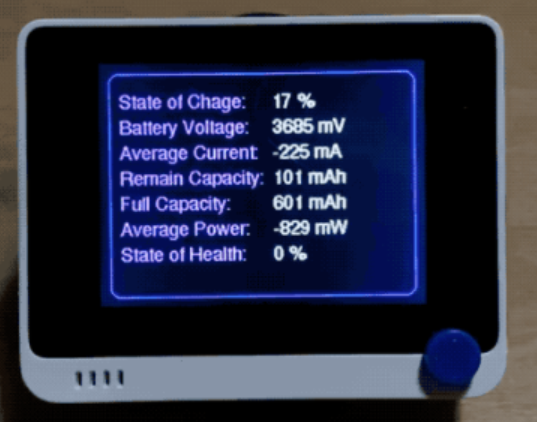

- Máy đo nhiên liệu BQ27441-G1A tích hợp cho pin LiPo
- Sạc USB Type-C
- Bảo vệ quá dòng
- Hiccup mode/Hiccup protection

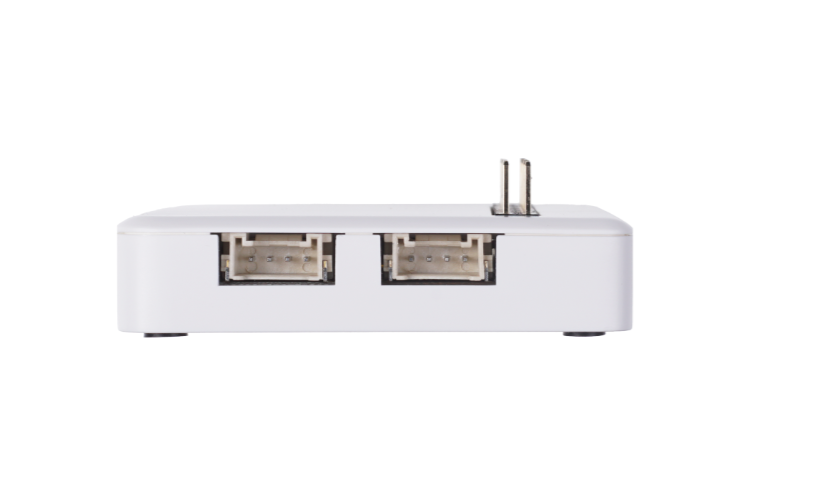

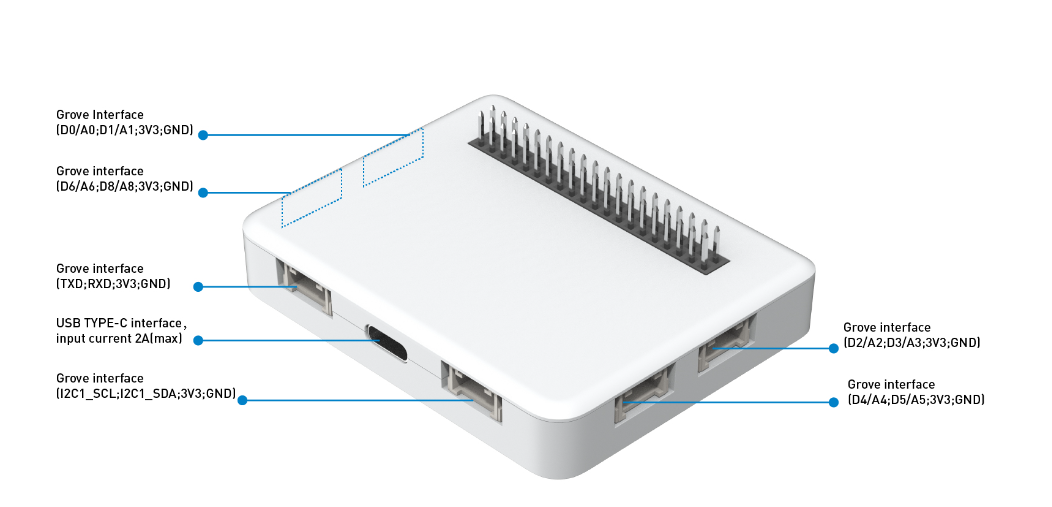

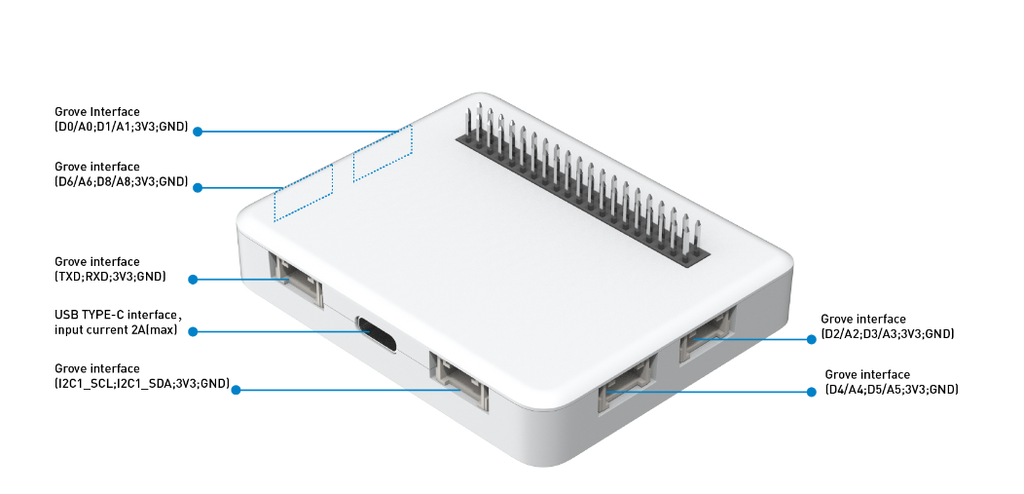

- 4 x Grove Analog/Cổng kỹ thuật số; 1 x Cổng I2C Grove; 1 x Cổng UART Grove
- Nam châm được giấu bên trong hộp để có thể dáng trên bảng trắng.
- Chế độ đèn:
- Đèn LED xanh lá: Bật sáng có nghĩa là bảng đang cháy.
- Đèn LED đỏ: Đèn sáng có nghĩa là kích hoạt OTG (xả pin).
- Đèn LED vàng: Đèn sáng có nghĩa là đầu ra/đầu vào giao diện 5V.
