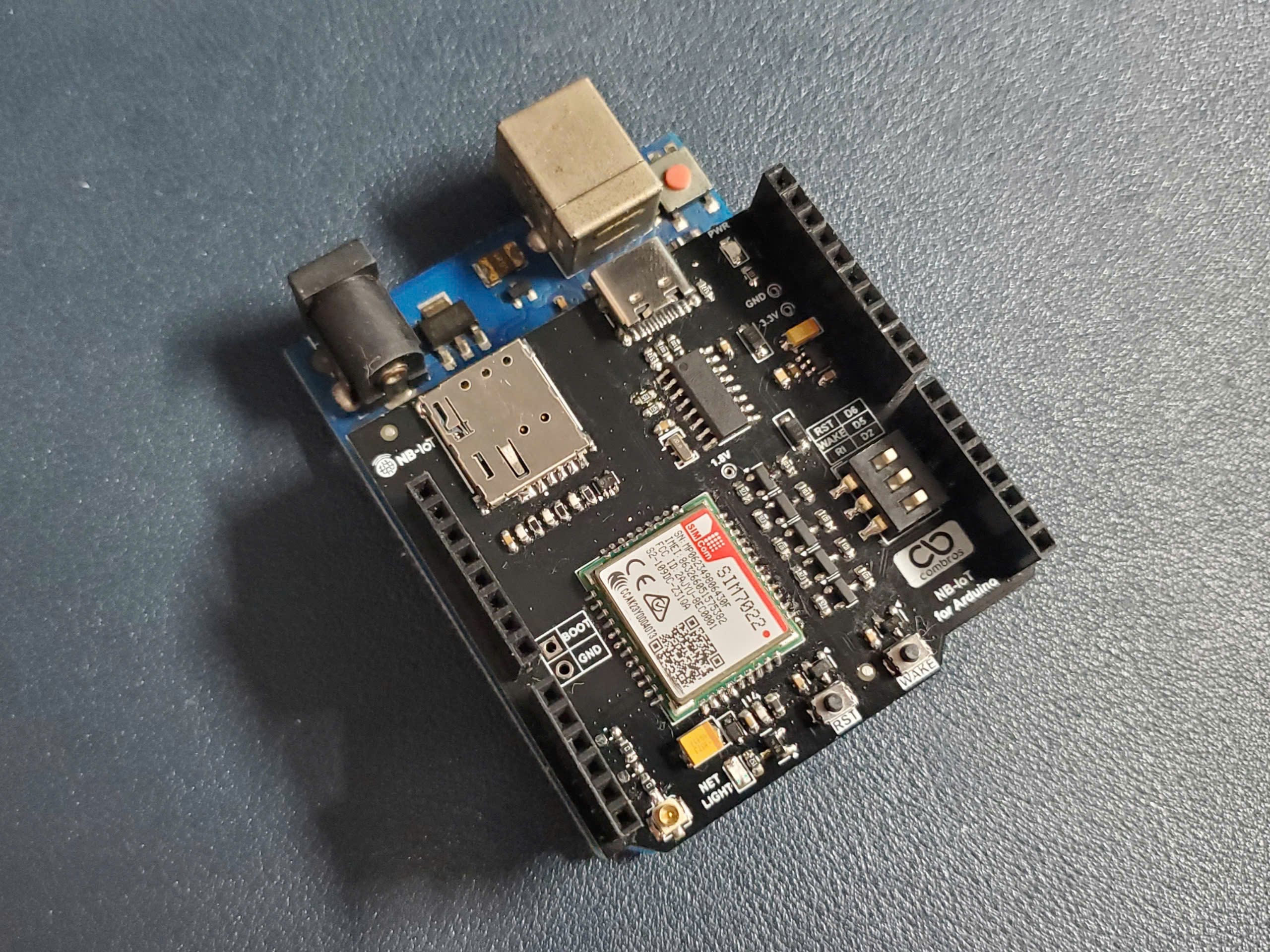

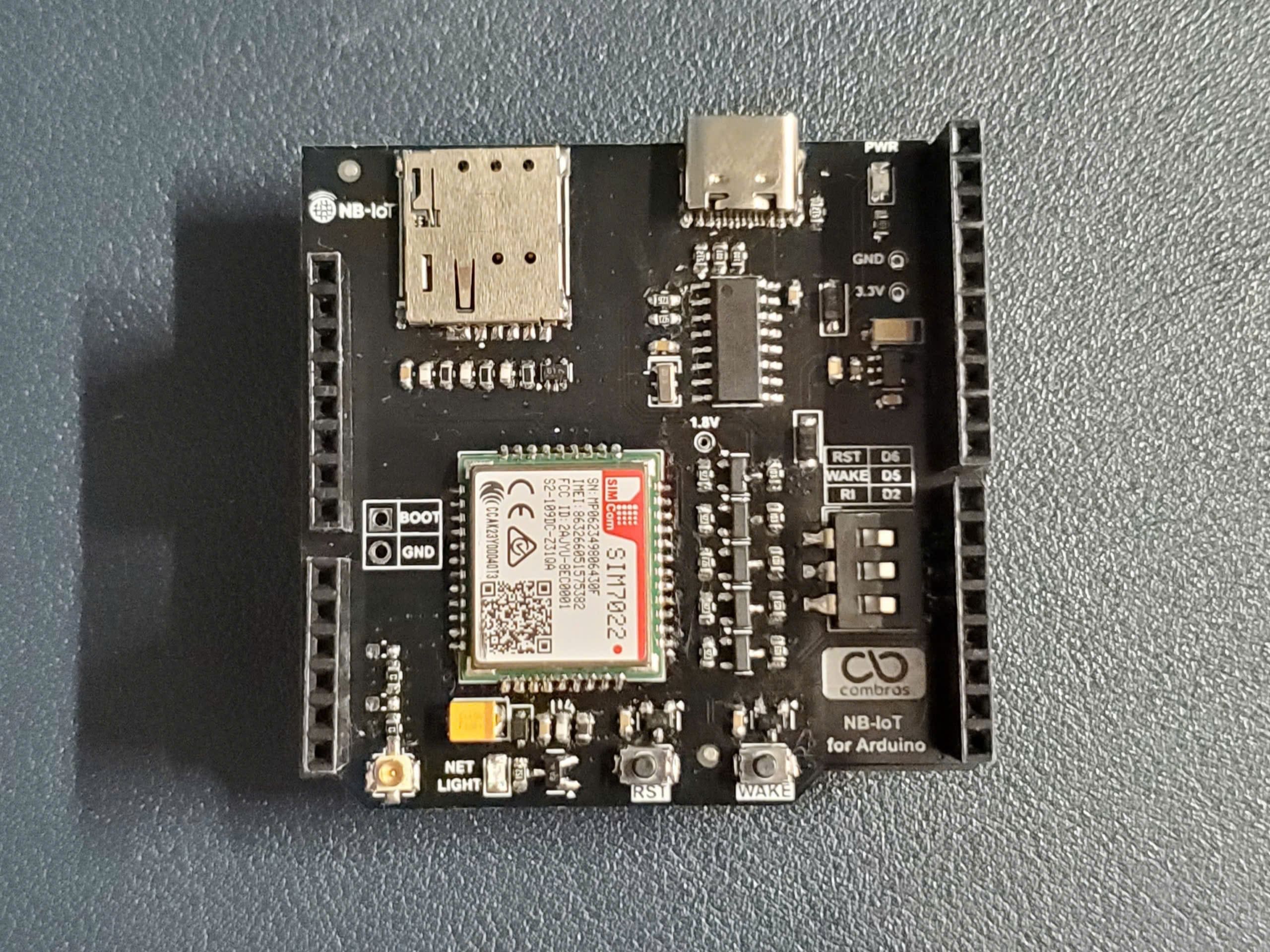

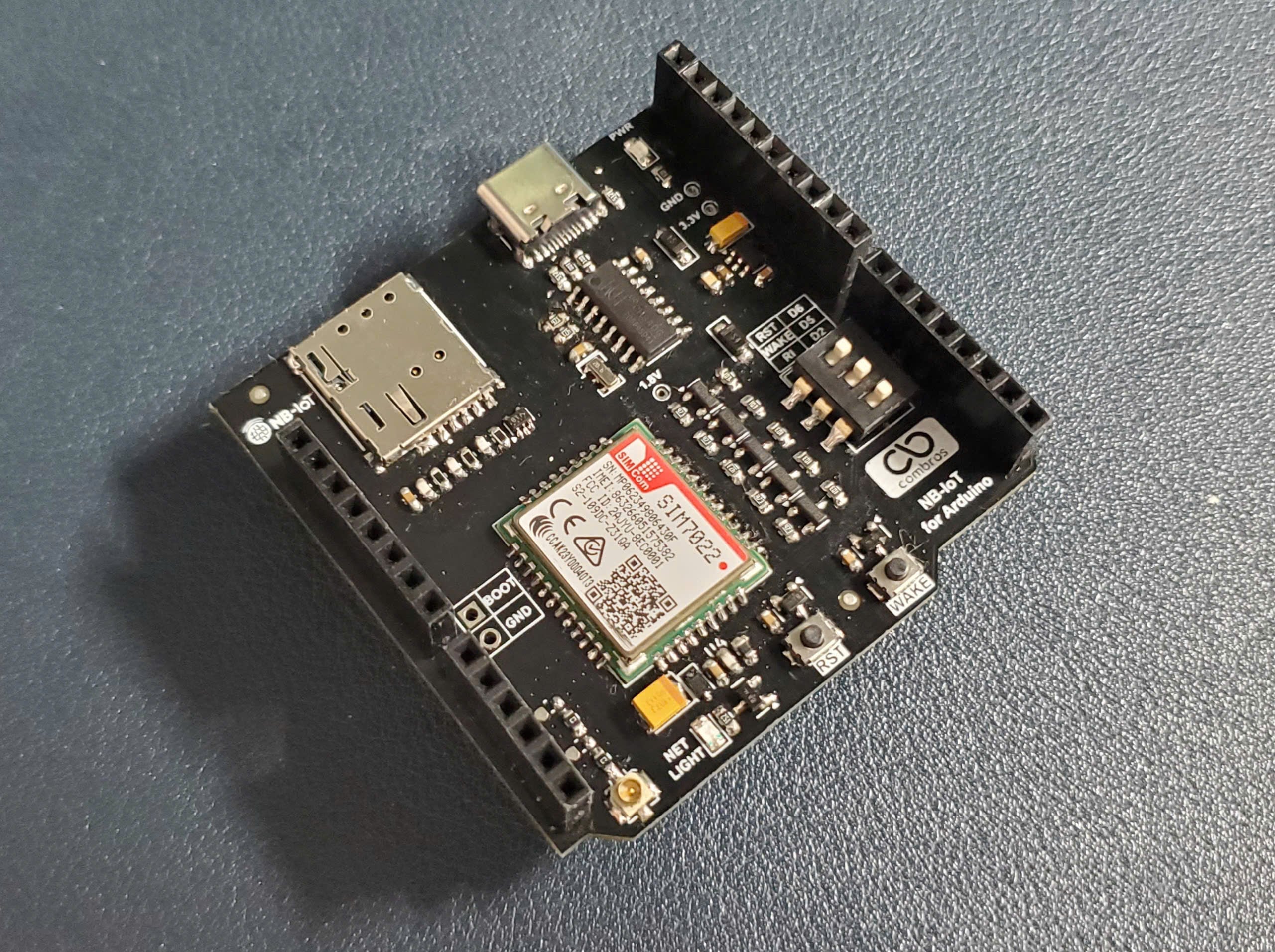

Module NB-IoT for Arduino (SIM7022)
Module NB-IoT for Arduino là một giải pháp hoàn hảo cho các dự án IoT sử dụng nền tảng Arduino, được thiết kế dựa trên module SIM7022 của SIMCOM. Với kích thước tương thích hoàn toàn với Arduino Uno và Arduino Mega 2560, module này dễ dàng tích hợp vào hệ sinh thái Arduino, mang lại khả năng kết nối NB-IoT mạnh mẽ với mức tiêu thụ năng lượng thấp.
Module đã được tích hợp sẵn khay cắm SIM và thêm cổng USB Type C để hỗ trợ giao tiếp UART Debug với SIM7022, giúp việc lập trình và kiểm tra dễ dàng hơn. Các chân chức năng được kết nối trực tiếp với các chân của Arduino Uno, giúp tối ưu hóa việc giao tiếp giữa hai hệ thống.
Thông số sản phẩm:
- Băng tần LTE-FDD: B1/B2/B3/B4/B5/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B66/B70/B85
- Điều khiển: Qua lệnh AT
- Dải điện áp cung cấp: 5V-12V (đã được cấp nguồn khi cắm lên Arduino Uno)
- Nhiệt độ hoạt động: -40℃ đến +85℃
- Kích thước: Tương thích với Arduino Uno và Arduino Mega 2560
Năng lượng tiêu thụ:
- 0.8 µA @ PSM
- 0.11 mA @ Idle (DRX = 2.56s)
- 0.018 mA @ Idle (eDRX = 163.84s; PTW = 25.6s)
Kết nối với Arduino Uno:
- RXD1: D3
- TXD1: D4
- RI: D2
- WAKE: D5
- RST: D6
Hai chân RXD1 và TXD1 được kết nối trực tiếp với Arduino để giao tiếp UART, trong khi ba chân còn lại (RI, WAKE, RST) được kết nối thông qua một công tắc gạt để bạn tùy chọn kết nối hoặc ngắt, cho phép tùy biến linh hoạt khi thực hiện các chức năng khác.
Module NB-IoT for Arduino là lựa chọn lý tưởng cho các dự án IoT cần kết nối ổn định và hiệu quả năng lượng trong những điều kiện khắc nghiệt.
