Module NB-IoT for Raspberry Pi (SIM7022)

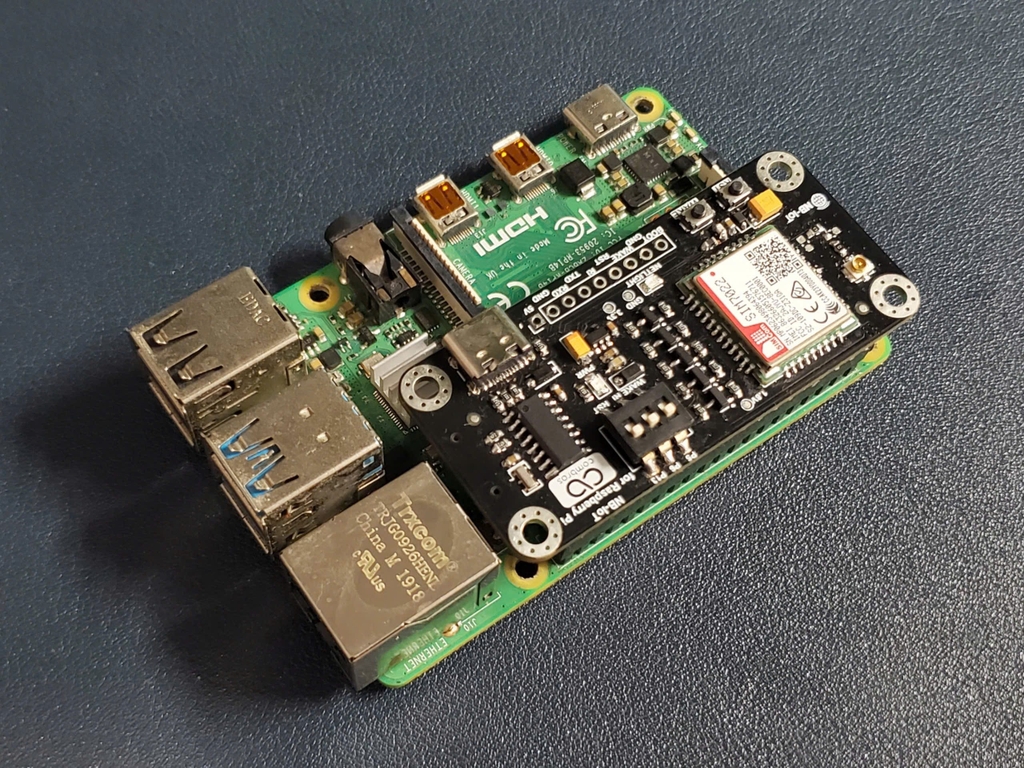

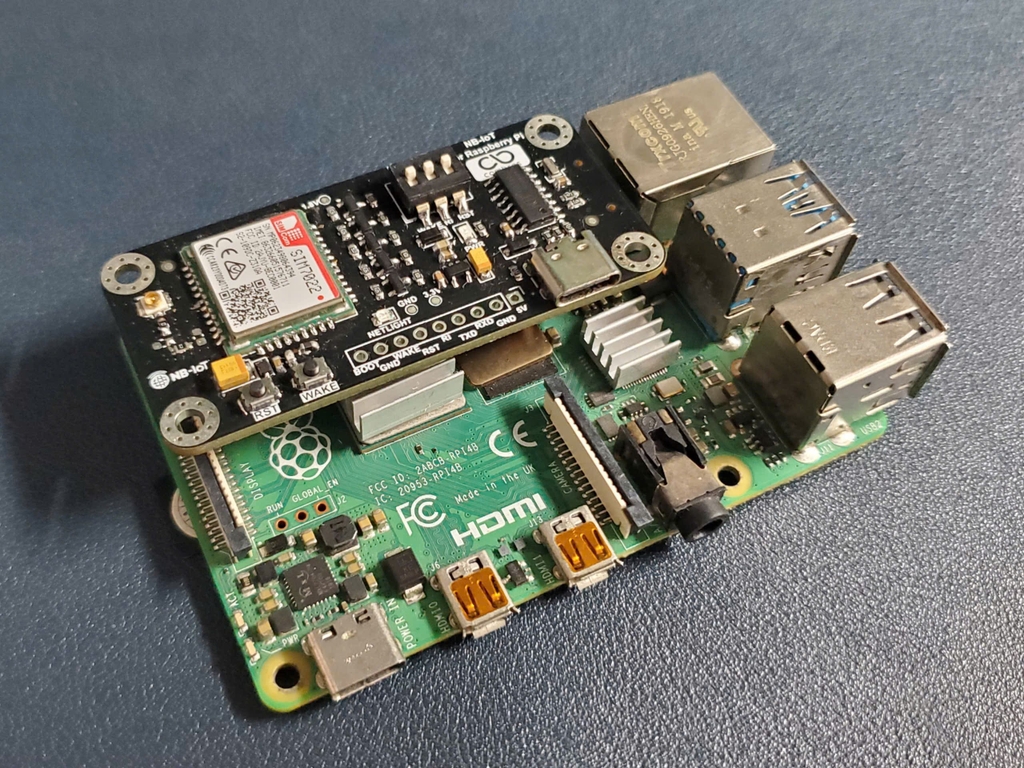

Module NB-IoT for Raspberry Pi là giải pháp hoàn hảo cho các dự án IoT sử dụng nền tảng Raspberry Pi, được thiết kế dựa trên module SIM7022 của SIMCOM. Với kích thước tương thích hoàn toàn với Raspberry Pi 3, Raspberry Pi 4, Raspberry Pi Zero, module này cung cấp khả năng kết nối NB-IoT mạnh mẽ và tiêu thụ năng lượng cực thấp, đáp ứng nhu cầu của các dự án IoT tiên tiến.

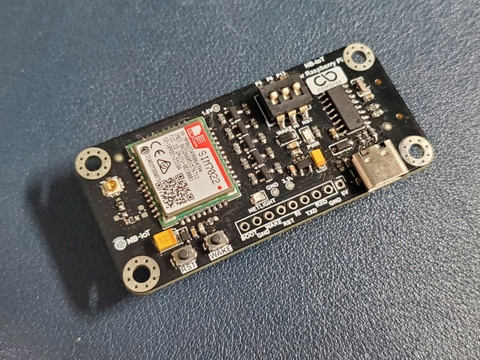

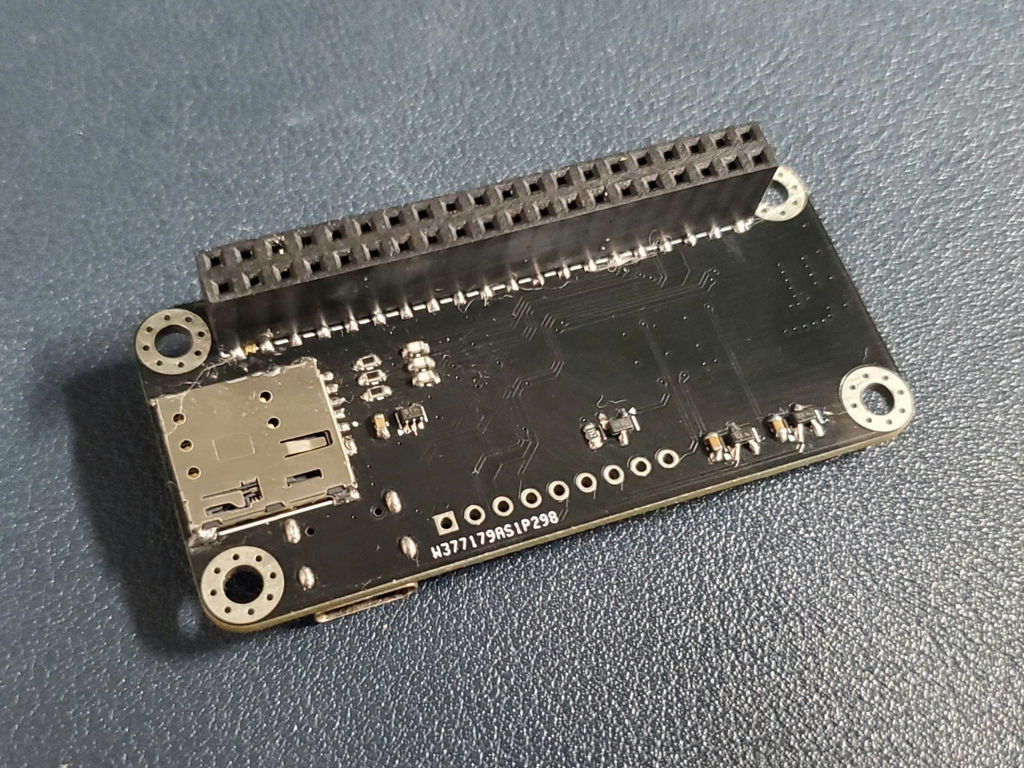

Module tích hợp khay cắm SIM và cổng USB Type C, giúp dễ dàng giao tiếp với SIM7022 qua UART Debug, từ đó hỗ trợ tối đa cho quá trình lập trình và kiểm tra. Các chân chức năng của module được kết nối trực tiếp với Raspberry Pi, mang lại sự tiện lợi và linh hoạt trong thiết kế hệ thống.
Thông số sản phẩm:
- Băng tần LTE-FDD: B1/B2/B3/B4/B5/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B66/B70/B85
- Điều khiển: Qua lệnh AT
- Dải điện áp cung cấp: 5V-12V (đã được cấp nguồn khi cắm lên Raspberry Pi)
- Nhiệt độ hoạt động: -40℃ đến +85℃
- Kích thước: Tương thích với Raspberry Pi 3, Raspberry Pi 4, Raspberry Pi Zero,...
Năng lượng tiêu thụ:
- 0.8 µA @ PSM
- 0.11 mA @ Idle (DRX = 2.56s)
- 0.018 mA @ Idle (eDRX = 163.84s; PTW = 25.6s)
Kết nối với Raspberry Pi:
- RXD1: GPIO14
- TXD1: GPIO15
- RI: GPIO6
- WAKE: GPIO5
- RST: GPIO13
Hai chân RXD1 và TXD1 được kết nối trực tiếp với Raspberry Pi để giao tiếp UART, trong khi các chân RI, WAKE, và RST được kết nối qua công tắc gạt để tùy chỉnh việc kết nối. Điều này giúp bạn dễ dàng lựa chọn các chức năng phù hợp cho dự án của mình.
Module còn được tích hợp các chân chức năng khác như 5V, GND, RXD1, TXD1, RI, RST, WAKE, BOOT, mang lại sự tiện lợi cho người dùng khi thiết kế và triển khai các hệ thống IoT.
Module NB-IoT for Raspberry Pi là lựa chọn tuyệt vời cho các dự án IoT đòi hỏi khả năng kết nối mạnh mẽ và tiết kiệm năng lượng trong mọi điều kiện hoạt động.
