Mạch cấp nguồn đa năng nhiều đầu ra

Mạch cấp nguồn đa năng nhiều đầu ra

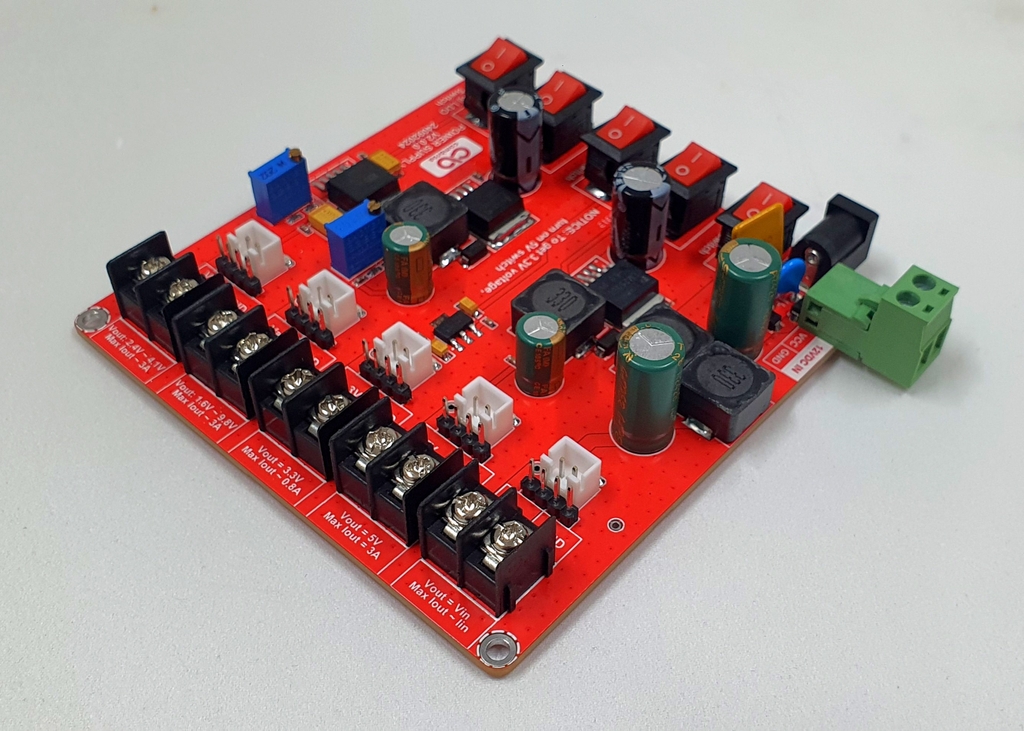

Mạch cấp nguồn đa năng là giải pháp lý tưởng cho các dự án điện tử cần nhiều mức điện áp khác nhau từ một nguồn đầu vào duy nhất. Với khả năng chuyển đổi linh hoạt và hỗ trợ nhiều chuẩn kết nối, mạch phù hợp để cấp nguồn cho các loại module như SIM, RF, vi điều khiển, cảm biến,... đòi hỏi độ ổn định và hiệu suất cao.

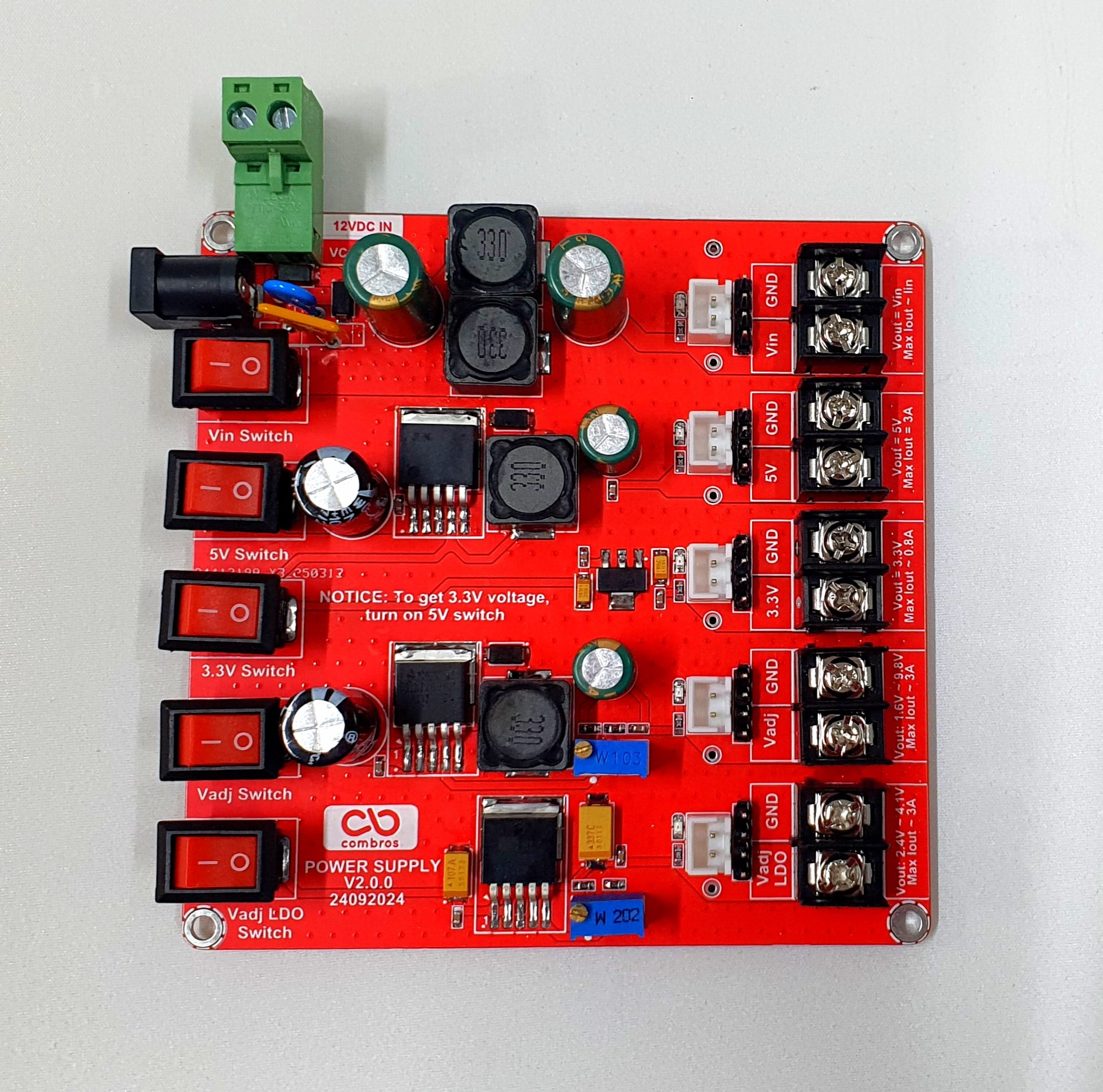

Mạch hỗ trợ đầu vào 12VDC qua jack cắm DC5521 hoặc terminal KF-5.08 thông dụng. Đầu ra gồm 5 kênh với các mức điện áp cố định và điều chỉnh được, mỗi kênh có công tắc riêng biệt và đèn LED trạng thái giúp dễ dàng quản lý và sử dụng. Đặc biệt, ngõ ra điều chỉnh (ADJ) sử dụng LDO hiệu suất cao, chống nhiễu tốt, rất phù hợp cho các thiết bị yêu cầu nguồn sạch và ổn định.

Thông số sản phẩm:

• Nguồn đầu vào: 12VDC

• Chuẩn đầu vào: Jack DC5521 hoặc KF-5.08

• Số lượng ngõ ra: 5

  • Ngõ ra 1: Vout = Vin (12V), dòng tối đa phụ thuộc nguồn đầu vào

  • Ngõ ra 2: Vout = 5V, Max Iout = 3A

  • Ngõ ra 3: Vout = 3.3V, Max Iout = 0.8A

  • Ngõ ra 4: Vout = 1.6V ~ 9.8V (ADJ), Max Iout = 3A

  • Ngõ ra 5: Vout = 2.4V ~ 4.1V (ADJ), Max Iout = 3A

• Công tắc và LED báo: Có cho từng ngõ ra riêng biệt

• Kích thước: 100 x 100 mm

• Đặc điểm nổi bật:

  • Đầu ra ADJ sử dụng LDO hiệu suất cao, ít nhiễu

  • Phù hợp cho các module nhạy cảm như SIM, RF, cảm biến

Mạch cấp nguồn đa năng là lựa chọn lý tưởng để cung cấp điện áp ổn định và linh hoạt cho các hệ thống nhúng, đặc biệt trong môi trường yêu cầu độ chính xác và hiệu suất cao.
