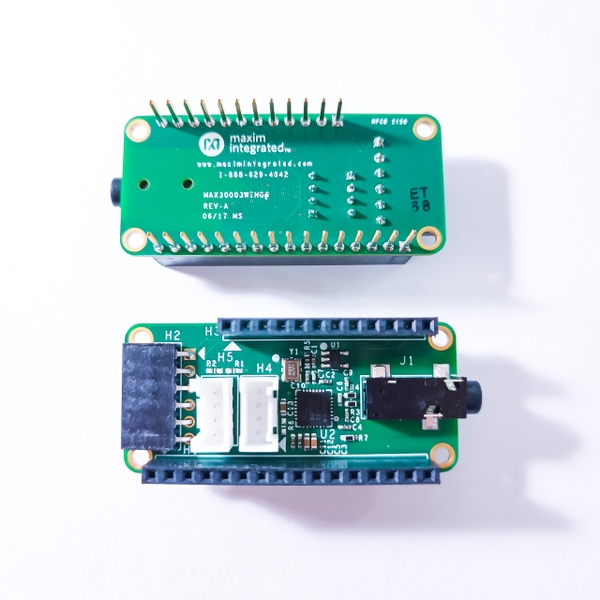

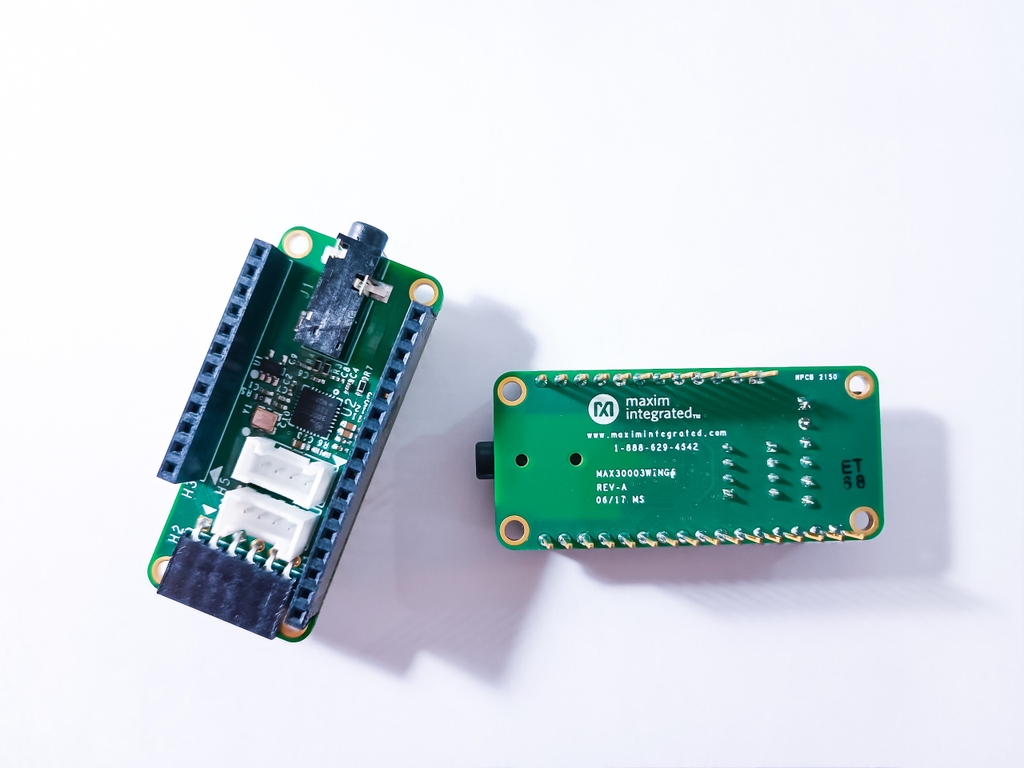

MAX30003WING là một bo mạch mở rộng được thiết kế để giúp các kỹ sư và sinh viên tạo ra mẫu một cách nhanh chóng. Các ứng dụng ECG cho thiết bị có sử dụng MAX30003 giao diện tiềm năng sinh học. Về hình thức có hai hàng chân 0,9 inch x 2,0 inch tương thích với bảng mạch và featherboard từ Maxim và Adafruit®, cũng như các bảng mở rộng bổ sung gọi là cánh. Hai đầu nối dạng rãnh và 6 chân đầu nối Pmod™ để kết nối bổ sung với bảng phát triển phổ biến được cung cấp bởi Seeed Studio® và Digilent.
- Đặc trưng:
Bảng mở rộng
• Dạng hệ số DIP 0,9 inch x 2,0 inch
- Tương thích với Breadboard
- Tương thích với featherboard
• Ổ cắm tương thích PMOD 6 chân
- I2C
- Hai GPIO tùy chọn
• Hai đầu nối Grove
- I2C
-UART
• Giắc cắm 3,5 mm cho dây điện tâm đồ
● MAX30003 AFE tiềm năng sinh học
• Điện tâm đồ cấp độ lâm sàng AFE với độ phân giải cao
Chuyển đổi dữ liệu
- Độ phân giải hiệu quả 15,5 bit với độ ồn 5μVP-P
• Tuổi thọ pin dài hơn so với đối thủ cạnh tranh
Các giải pháp
- 85μW ở điện áp cung cấp 1.1V
• Phát hiện nhịp tim tích hợp với tính năng ngắt quãng
- Loại bỏ nhu cầu chạy Thuật toán nhân sự trên
vi điều khiển
- Phát hiện R-R mạnh mẽ trong môi trường chuyển động cao
ở công suất cực thấp
• FIFO 32 từ cho phép bạn khởi động bộ vi điều khiển cứ sau 256 mili giây với thu thập ECG đầy đủ
